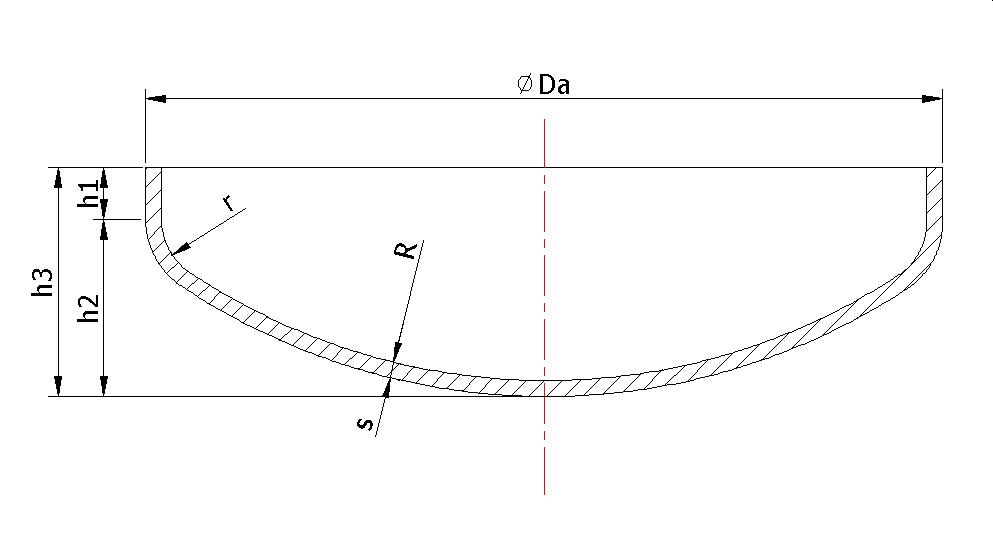

sekélydomború
tartályfenék DIN 28011 |
R = Da
r = 0,1 x Da
h1 = 3,5 x s
h2 = 0,1935xDa - 0,0455 x s
h3 = h1 + h2
max. 7.000 mm
Ø
és 38 mm LV
|
 |

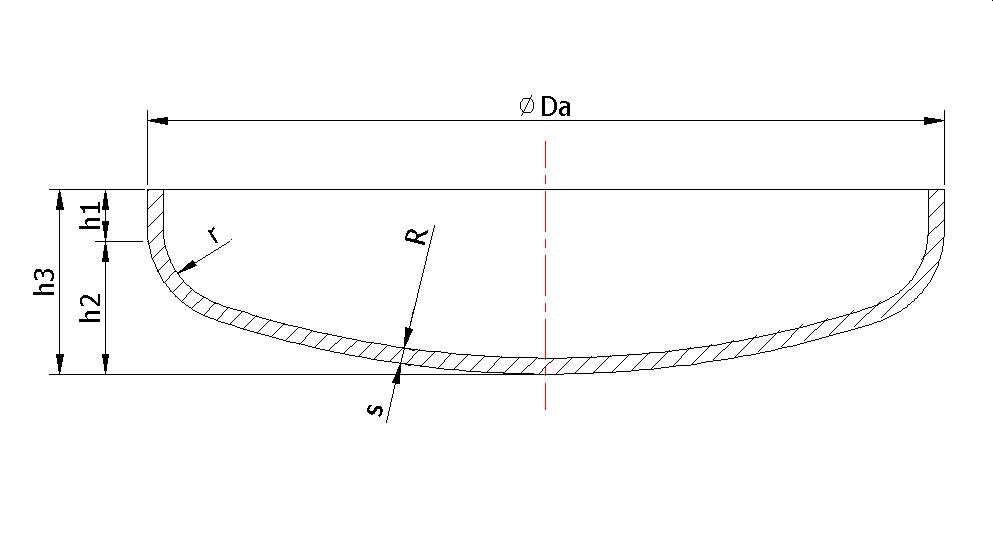

mélydomború
tartályfenék DIN 28013 |
R = 0,8 x Da
r = 0,154 x Da
h1 = 3 x s
h2 = 0,255 x Da - 0,635 x s
h3 = h1 + h2
max. 6.200 mm Ø és 38
mm LV |
 |
normál
/ laposdomború edényfenék |
R = D (normáldomború)
R = 1,3 x Da (laposdomború)
r =
méret szerint (15-50 mm, kívánság
szerint
>50
mm)
h1 = 3,5 x s
h2 = dombormagasság
h3 = h1 + h2
max. 7.000
mm
Ø és
38 mm LV |
 |

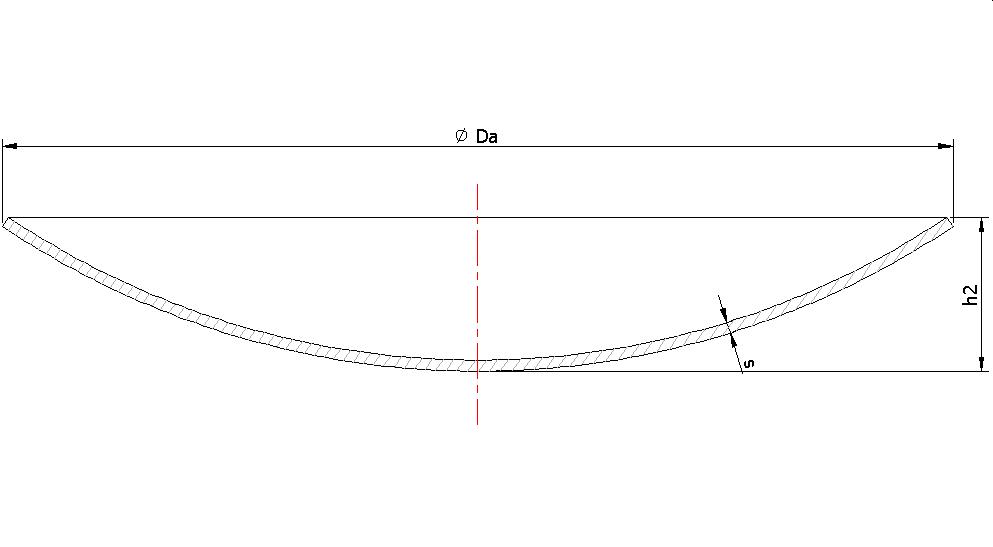

ívelt
korong |
Forma A
R = Da Forma B R = 0,8 x Da
h2 = 0,134 x Da h2 = 0,176 x Da
Forma
R =>
Da kívánságra
max. 7.500 mm Ø és 45
mm LV |
 |

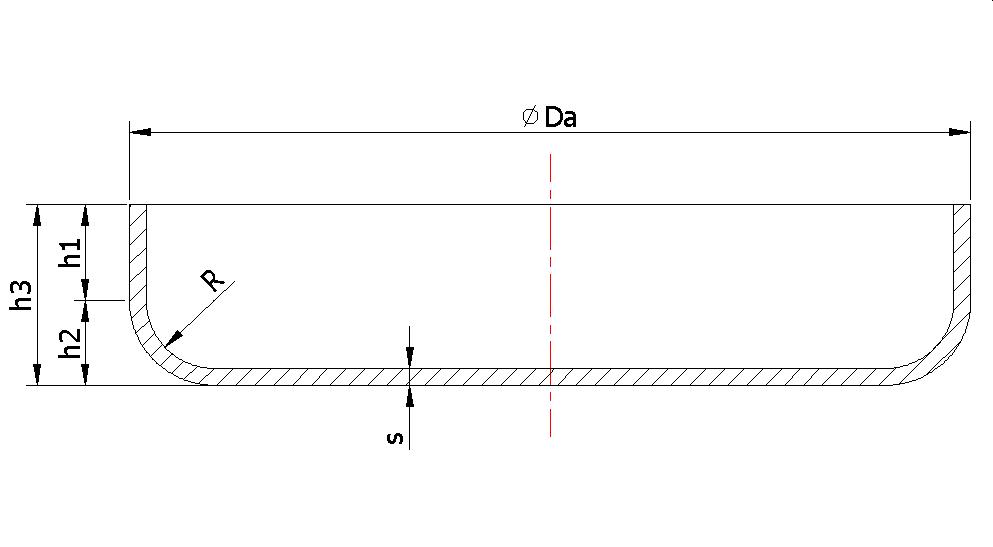

sík
fenék |
h1 = 3,5 x s
r = 15-50 mm, kívánság szerint 50 mm
h3 = h1 + h2
max. 7.000 mm Ø és 38 mm LV |
 |

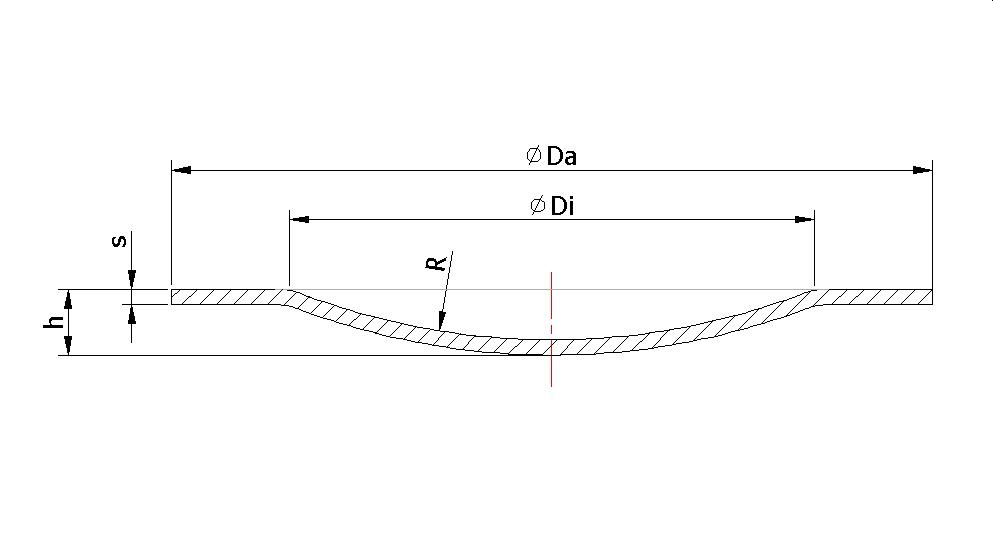

tányérfenék |
R = Di
h2 = 0,134 x Di
max. 7.000 mm Ø és 38 mm LV |
 |

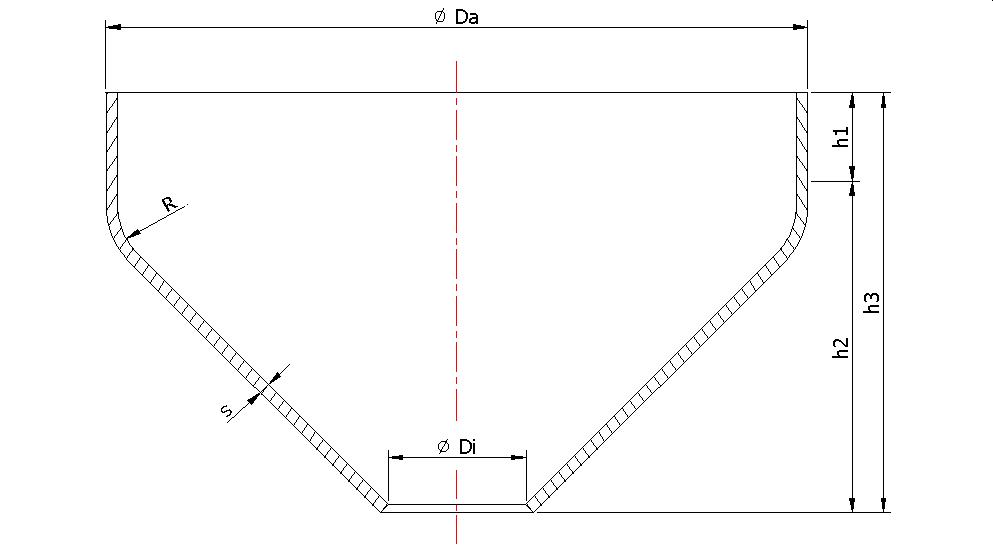

kúpos
fenék |
h3 = h1 + h2
max.
varrat nélkül: 650 mm Ø és 32 mm LV
varrattal max. 6.000
mm Ø |
 |

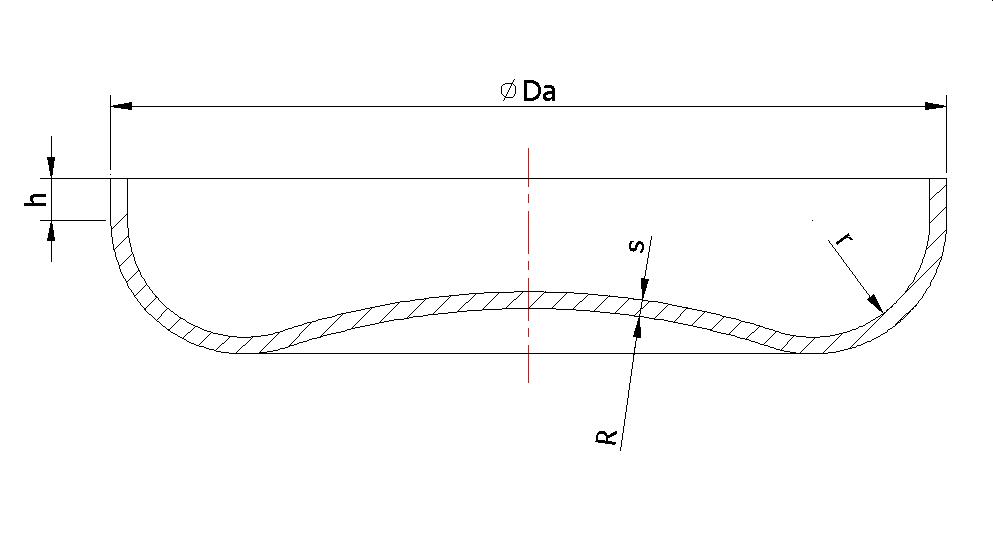

diffúz
fenék |
R = Da
r = max. 100 mm
h1 = 3,5 x s
max. 7.000 mm Ø
és 38 mm LV |
 |
|
|
|
|
|
Amennyiben a tartályfenék félcsőkígyóval
ellátott berendezéshez kapcsolódik, a
tartályfenékre a félcsőkígyót felheftelve is
szállítjuk. |
 |
